二氧化碳激光復合機

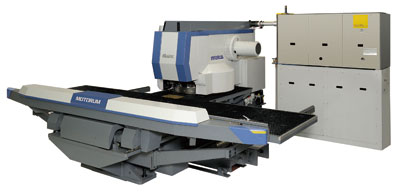

M2048HL

一臺兩用_凝聚沖床與激光精華于一體的復合加工機。

1.縮短產品生產周期

在沖孔和切割加工之上，統合了數控沖床獨有的成型加工和攻絲加工(選配項)等工序。通過減少工序數量和工序間半成品移動，從而縮短產品生產周期。



2.高品質?高精度加工

沖床可進行公差級別的高精度的沖孔加工，不允許有接縫凸點的高品質處采用激光加工。



3.提高材料利用率


多件嵌套等加工采用激光切割加工外周，與轉塔沖床加工相比可以提高材料利用率。



4. 低運行成本


將激光加工的部分小直徑孔、方孔等采用沖床加工，與激光專用機加工相比大大降低運行成本。



5. 改善工作環境(噪音)

大口徑模具的沖孔加工采用激光加工替代，大大減輕沖床加工所帶來噪音問題。



6. 防止商機損失

現有模具不能進行沖孔加工的部分通過激光加工進行替代，不依賴模具的交貨期減少商機損失。

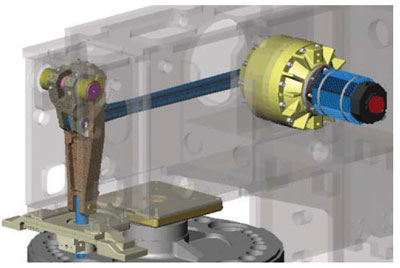

數控伺服電機驅動機構

伺服電機連桿機構采用全新碳素纖維實現了驅動機構的輕量化和高剛性。通過廢除傳統的凸輪驅動缸及采用伺服電機控制來增大了沖頭行程，實現了沖床的高速化為提高生產效率提供保障。通過對驅動結構洗練的設計減少構成部件數量使其結構更精簡化，為故障率更少的穩定運行提供保障。另外，通過抑制電動機的發熱降低其冷卻所需的能量，制動時的能量通過電源再生，可以無浪費地有效利用。

攻絲加工（選配項）

4軸攻絲裝置

采用外掛式純伺服電機控制，攻絲旋轉主軸與進給軸軸

同步控制的攻絲裝置。

　? 攻絲尺寸：M2 ～ M10
　? 攻絲方式：切削／擠壓
　? 最大板厚：6.35 mm
　　　 ※根據材質、下孔徑等不同規格也會發生變化。

攻絲折損裝置

始終監控攻絲折損，以防止產品不良加工。

攻絲鐵屑吸引裝置

從下方吸取攻絲鐵屑，提高攻絲加工品質。

絲錐使用壽命管理

加工到預先設定的攻絲次數后，會顯示信息通知攻絲絲錐的壽命到來。

非接觸式仿形傳感器的加工

標準搭配非接觸式仿形傳感器，實現成型附近的加工及成型孔上的激光切割加工。

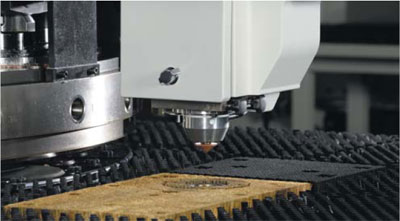

非接觸式高度傳感器

通過非接觸式高度傳感器，可以在成型加工附近進行切割加工。

激光節能控制模式

在休息等時加工機停止或不進行激光加工(如沖孔或攻絲加工)時，通過對消費電力最小化控制，實現消耗電力消減20%以上。

縮短激光日常維護時間

采用快捷更換式凸鏡支架套，加工凸鏡的更換更簡單，縮短凸鏡的維護保養時間。

操作界面

搭配觸摸屏·全彩色·全鍵盤，比以前的界面更清晰·操作更簡單。新增的各種標準功能提高了設備的運行效率，將操作員從傳統繁瑣的準備操作工作中解脫出的同時鏟除了人為錯誤。

加工計劃運行功能

模具準備指示功能

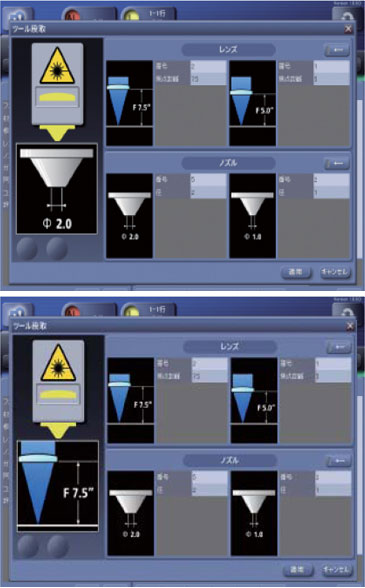

激光準備指示功能
